kondenzační sušiče HPET
úprava stlačeného vzduchu pro objemové výkonosti od 510–5 550 m³/hod a pracovní tlaky do 45 bar.
HPET vysokotlaký kondenzační sušič vysouší vzduch v požadované vyšší tlakové oblasti do 48 bar, kdy je toto potřeba pro výrobu výrobků z polyethylenového granulátu.
Materiál pod obchodním označením PET je na základě své lehkosti, stability, pevnosti, transparentnosti a tvarové flexibility správným plastem pro obalový průmysl. Světový trh s PET obaly se konstantně rok od roku zvyšuje – ročně v průměru o 10 %.
Profitujte z toho, vybaveni našimi produkty!
Prostorově úsporné výměníky tepla (výměník tepla vzduch / vzduch a výměník tepla chladivo / vzduch) z nerezové oceli zaručují konstantní rosný bod +3 °C po celou dobu životnosti.
Součástí sušiče je rovněž integrovaný systém filtr / odhlučovač a systém automatického, elektronicky řízeného, odvádění kondenzátu.

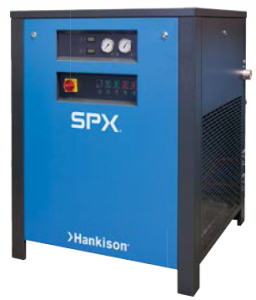

Kondenzační sušiče SPX HANKINSON HPET jsou plněny vysoce efektivním a zároveň ekologickým chladícím systémem. Důležitá je rovněž přehlednost obslužných prvků:
- jednoduše čitelné obslužné prvky – ukazatel vstupní teploty, teplota tlakového rosného bodu, tlak stlačeného vzduchu na výstupu, výparný tlak
- světelná signalizace
- tlakový spínč chladiva s resetovacím tlačítkem
Kondenzační sušiče HPET

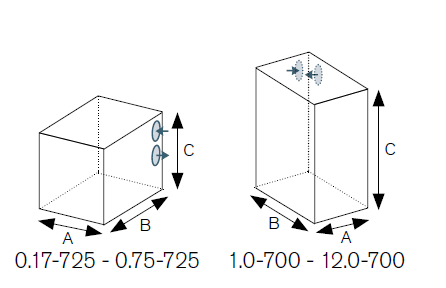

| Model | Průtok m³/h | Spojení | Rozměry h x š x v [mm] | Hmotnost [kg] | El. zapojení V/PH/Hz | El. spotřeba kW |
||
|---|---|---|---|---|---|---|---|---|
| A | B | C | ||||||
| HPET 0,17–725 AC | 51 | 1/2" | 521 | 521 | 660 | 39 | 0,23 | |
| HPET 0,20–725 AC | 76 | 1/2" | 521 | 521 | 660 | 41 | 0,27 | |
| HPET 0,25–725 AC | 110 | 1/2" | 521 | 521 | 660 | 43 | 230V/1/50Hz | 0,42 |
| HPET 0,33–725 AC | 163 | 3/4" | 521 | 521 | 660 | 48 | 0,59 | |
| HPET 0,50–725 AC | 240 | 1 1/2" | 715 | 500 | 955 | 65 | 0,68 | |
| HPET 0,75–725 AC | 300 | 1 1/2" | 715 | 500 | 955 | 90 | 0,98 | |
| HPET 1,0–700 AC/WC | 510 | DN 50 | 1 026 | 1 223 | 1 277 | 248/221 | 1,00 | |
| HPET 1,5–700 AC/WC | 740 | DN 50 | 1 026 | 1 223 | 1 277 | 255/255 | 1,46 | |
| HPET 2,0–700 AC/WC | 1 090 | DN 50 | 1 026 | 1 223 | 1 277 | 273/271 | 1,60 | |
| HPET 3,0–700 AC/WC | 1 360 | DN 50 | 1 026 | 1 223 | 1 277 | 263/275 | 2,55 | |
| HPET 5,0–700 AC/WC | 1 730 | DN 50 | 1 026 | 1 223 | 1 277 | 315/320 | 400V/3/50Hz | 4,48 |
| HPET 6,0–700 AC/WC | 2 300 | DN80 | 1 370 | 1 605 | 1 464 | 537/580 | 5,60 | |
| HPET 7,5–700 AC/WC | 2 900 | DN80 | 1 370 | 1 605 | 1 464 | 617/600 | 8,02 | |
| HPET 10,0–700 AC/WC | 3 280 | DN80 | 1 370 | 1 605 | 1 464 | 719/633 | 10,21 | |
| HPET 11,0–700 AC/WC | 4 100 | DN80 | 1 370 | 1 605 | 1 464 | 735/719 | 10,95 | |
| HPET 12,0–700 AC/WC | 5 550 | DN80 | 1 370 | 1 605 | 1 464 | 747/800 | 13,36 | |
Tlaková ztráta činí 0,35 bar. Provedení pro pracovní napětí 400V/50Hz. Jmenovitý průtok podle ISO 1217/DIN 1945, část 1. přepočtený na absolutní tlak 1 bar a teplotu +20 °C. Uvedené výkony se vztahují na provozní tlak 7 bar, vztupní teplotu stlačeného vzduchu + 35 °C a teplotu okolního prostředí + 25 °C. Pro jiné hodnoty je třeba provést kontrolní výpočet.
