kondenzační sušiče HHDp

Kondenzační sušiče jsou používány již mnoho let jako ekonomicky efektivní a energeticky účinná řešení pro odstranění vlhkosti ze systémů stlačeného vzduchu.

Úpravy stlačeného vzduchu kondenzačními sušiči s tlakovým rosným bodem +3 °C podle DIN ISO 8573.1 – třída 4 jsou již celosvětově rozšířeny a dostatečně se prosadily do průmyslu.



Kondenzační sušiče SPX HANKINSON řady HHDp s objemovým průtokem od 210 do 10 800 m³/hod. Jsou vybaveny automaticky řízeným systémem , který udržuje požadovanou hodnotu rosného bodu v celém rozsahu provozních podmínek bez nutnosti seřizování. U větších typů (od typu HHDp 381) je součástí výbavy i mikroprocesorový řídící systém HANKINSON Energy Management Monitor (emm™). Všechny modely sušičů jsou dodávány včetně automatického odvaděče kondenzátu, u větších typů elektronicky řízeného.

Standardem je speciální provedení deskového tepelného výměníku „ColdWave“, který je vyroben z nerezové oceli 316SS a je konstruovaný s ohledem na průchod stlačeného vzduchu s co nejnižší tlakovou ztátou a díky své povrchové úpravě zabraňuje ulpívání nečistot. Tepelný výměník se skladá ze dvou částí , přičemž první část tzv. výměník vzduch–vzduch účinně předchladí vlhkostí nasycený stlačený vzduch–chladivo. Na výstupu je opět v vyměníku vzduch–vzduch výstupní ochlazený vzduch ohříván na teplotu cca 25–30 °C.

 Typová řada HHDp 381 – HHDp 1451

průmyslové kondenzační sušiče

Sušiče jsou standardně vybaveny integrovaným filtrem 3 μm, elektronicky řízeným odvaděčem kondenzátu Bekomat a mikroprocesorovým řídícím systémem Energy Management Monitor (emm ™), zajišťujícím nižší spotřebu elektrické energie a možnost programování chodu sušiče. Na přání je rovněž možno do sušiče instalovat i druhý filtr pro odloučení olejového úletu do 0,01mg/m ³ a velmi jemných mechanických nečistot do 0,01 μm.

Typová řada HHDp 1800 – HHDp 10800

mají stejné vybavení jako výše uvedené modely. Jsou dodávány ve skříňovém provedení.Na přání je rovněž možno do sušiče instalovat i druhý filtr pro odloučení olejového úletu do 0,01mg/m ³ a velmi jemných mechanických nečistot do 0,01 μm.



Kondenzační sušiče HHDp

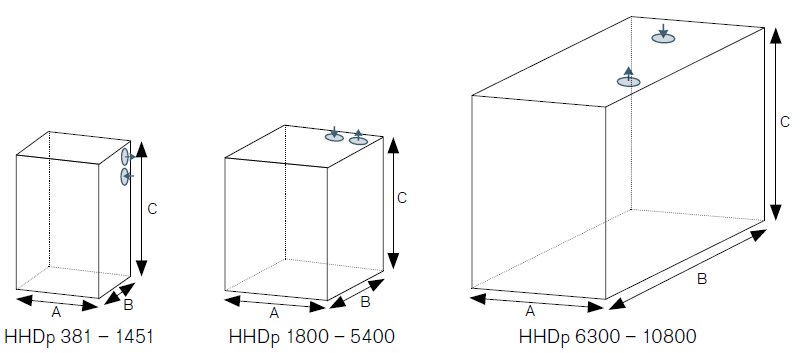

Model	Průtok m³/h	Spojení	Rozměry h x š x v [mm]			Hmotnost [kg]	El. zapojení V/PH/Hz	El. spotřeba kW
			A	B	C
HHDp381	380	R 1 1/2"	856	857	1 218	228		1,00/1,20
HHDp 481	480	R 1 1/2"	965	854	1 378	255		1,46/1,75
HHDp 601	600	R 1 1/2"	965	854	1 378	256	380–420/3/50	1,60/1,80
HHDp 791	790	R 2"	965	854	1 378	287	460/3/60	1,75/1,90
HHDp 951	950	R 2 1/2"	929	1 101	1 510	328		2,25/2,50
HHDp 1151	1 150	R 2 1/2"	929	1 101	1 510	328		2,55/2,75
HHDp 1451	1 450	R 2 1/2"	929	1 101	1 510	340		2,99/3,20
HHDp 1800	1 800	DN 80	1 232	1 033	2 162	520		4,90
HHDp 2250	2 250	DN 100	1 243	1 301	2 162	690		5,50
HHDp 2700	2 700	DN 100	1 243	1 301	2 162	690	400/3/50	7,00
HHDp 3150	3 150	DN 150	1 400	1 509	2 162	880	460/3/60	8,70
HHDp 3600	3 600	DN 150	1 400	1 509	2 162	880		9,20
HHDp 4500	4 500	DN 150	1 400	1 509	2 162	1 050		10,80
HHDp 5400	5 400	DN 150	1 400	1 509	2 162	1 200		13,40
HHDp 6300	6 300	DN 200	2 963	1 411	2 803	1 850		17,4/19,8
HHDp 7200	7 200	DN 200	2 963	1 411	2 803	1 950	400/3/50	18,4/21,2
HHDp 9000	9 000	DN 200	2 963	1 411	2 803	2 080	460/3/60	21,6/24,8
HHDp 10800	10 800	DN 200	2 963	1 411	2 803	2 090		26/31

Jmenovitý průtok podle ISO 1217/DIN 1945, část 1. přepočtený na absolutní tlak 1 bar a teplotu +20 °C. Uvedené výkony se vztahují na provozní tlak 7 bar, vztupní teplotu stlačeného vzduchu + 35 °C a teplotu okolního prostředí + 25 °C. Pro jiné hodnoty je třeba provést kontrolní výpočet. Maximální provozní tlak 16 bar.
